Descripción de Producto

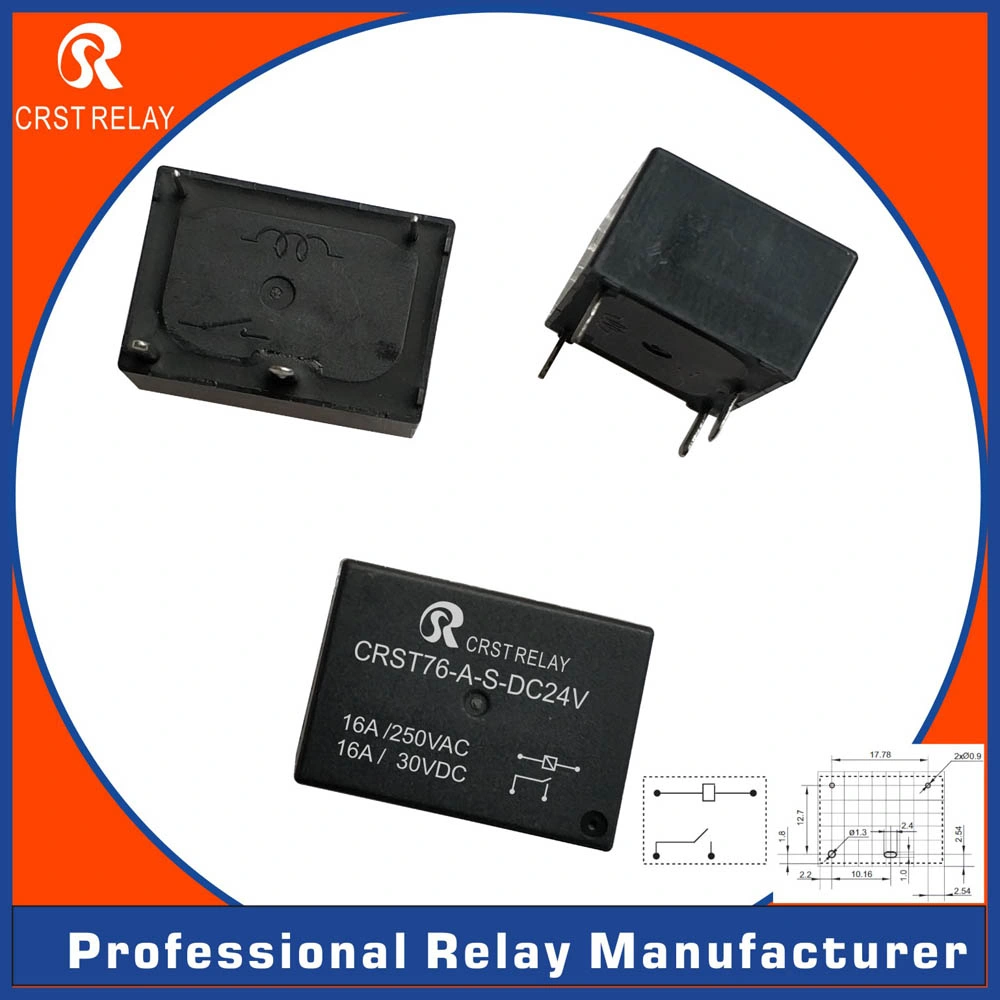

CRST76 (Dimensiones):23x16.2x10.2mm
| CaracteríSticas | ||||||||
| 1, cena liviana. 2, alta sensibilidad. 3, 16A La capacidad de conmutacióN de hasta 16A. 4, PC montaje en placa. | ||||||||
| Solicitar informacióN | ||||||||
| CRST 76-C-S-DC12V 1 2 3 4 | ||||||||
| 1, núMero de pieza:CRST76 2, póNgase en contacto con arreglo:A:1A;C:1C 3, el gabinete:S:Tipo sellado;Z:Guardapolvo TensióN nominal de la bobina de 4(V):DC:3,5,9,12,24,48 | ||||||||
| Los datos de contacto | ||||||||
| Mecanismo de contacto | 1A (1H)(NO SPST);1C(1Z) (SPDT) | |||||||
| El Material de contacto | AgCdO, AgSnO2A2O3 | |||||||
| Conatct Rating(resistiva) | 16A/250VAC/30VDC | |||||||
| AlimentacióN de conmutacióN de Max. | 300W 2500VA | |||||||
| La tensióN de conmutacióN de Max. | 110VDC 380VCA Max.Corriente de conmutacióN:16A | |||||||
| La caíDa de tensióN o la resistencia de contacto | ≤50mΩ | |||||||
| Vida de operacióN | Equipos eléCtricos | 105 | ||||||
| MecáNica | 107 | |||||||
| El paráMetro de la bobina | ||||||||
| La tensióN de bobina (Cc) | Resistencia de la bobina Ω±10% | Recoger el voltaje VCC(máX.). (75% de la tensióN nominal) | Vcc Suelte el voltaje VCC(min) (5% de la tensióN nominal) | El consumo de energíA de la bobina (W) | El tiempo de operacióN (MS) | Tiempo de liberacióN (MS) | ||
| Clasificados | MáX. | |||||||
| 5 | 6.5 | 125 | 3.75 | 0.25 | 0.2 | ≤10 | ≤5 | |
| 6 | 7.8 | 180 | 4.50 | 0.30 | ||||
| 9 | 11.7 | 405 | 6.75 | 0.45 | ||||
| 12 | 25.6 | 720. | 9.00 | 0.60 | ||||
| 24 | 31.2 | 2880 | 18.0 | 1.20 | ||||
PrecaucióN:1,el uso de cualquier tensióN de bobina inferior a la tensióN nominal de bobina puede afectar el funcionamiento del relé.
2,recoger y soltar la tensióN son para propóSitos de prueba solamente y no ser utilizados como criterios de diseñO.
| CondicióN de funcionamiento | |
| La resistencia de aislamiento | 100MΩ min(en 500cc) |
| Rigidez dieléCtrica Entre los contactos Entre los contactos y la bobina | 50Hz750VAC 50Hz 1500 Vac |
| Resistencia a impactos | 100M/S2 11ms |
| Resistencia a vibraciones | 10~55Hz el Doble de la amplitud de 1,5 mm |
| Los terminales fuerza | 10N |
| Soldabilidad | 235 ± 2 ºC 3±0.5sºC |
| La temperatura ambiente | -40~85ºC |
| Humedad relativa | El 85%(a 20ºC) |
| Misa | 10g |
