Descripción de Producto
Shenzhen de componentes electróNicos pcb de la placa base Placa de control del circuito
¿Por quéElegir STHL PCBA
Perfil de empresa
La capacidad de los productos
| Los elementos | La capacidad de PCB |
| El Nombre del producto | Shenzhen de componentes electróNicos pcb de la placa base Placa de control del circuito |
| Material | FR-4; Alto TG FR-4; Aluminio; CEM-1; CEM-3; Rogers, Etc |
| Tipo PCB | RíGido, Flexible y RíGida flexible |
| Capa NO. | 1, 2, 4, 6, Hasta el 24 de la Capa |
| La forma | Rectangular, Redonda, Ranuras, Los recortes, Complejos e Irregulares |
| Las dimensiones de PCB máX. | 1200mm*600mm |
| Espesor de placa | 0,2Mm-4mm |
| El espesor de la Tolerancia | ±10%. |
| TamañO del orificio míN. | 0,1 mm (4 Mil) |
| Espesor de cobre | 0.5Oz - 6oz. |
| Orificio de Chapado de cobre | 18um-30UM |
| El ancho de traza míN. | 0,075 mm (3MIL) |
| El ancho espacio míN. | 0,1 mm (4 Mil) |
| El acabado de superficie | HASL, LF HASL, Imm Imm de Oro, Plata, OSP Etc |
| MáScara de soldadura | Verde, Rojo, Blanco, Amarillo, Azul, Negro, Naranja, Purp |
| Los elementos | La capacidad de PCBA |
| El Nombre del producto | Shenzhen de componentes electróNicos pcb de la placa base Placa de control del circuito |
| Detalles de montaje | SMT PCBA Y Agujero pasante, ISO Y LíNeas de DIP SMD |
| Las pruebas Sobre Los productos | La prueba de Calibre y molde , X-ray de la InspeccióN, AOI Test, Test funcional. |
| La cantidad | Min Cantidad : 1 pcs. El prototipo Pedido pequeñO, la Masa de Orden, Todo OK |
| Los archivos Necesarios | PCB : Archivos Gerber(CAM, PCB, PCBDOC) |
| Componentes : Lista De Materiales( Lista BOM) | |
| General : Pick-N-Poner el Archivo | |
| TamañO del panel de PCB | Min TamañO : 0.25*0.25 Pulgadas(6*6mm) |
| Max TamañO : 1200*600mm | |
| Los detalles de los componentes | TamañO pasiva hasta 0201 |
| BGA Y VFBGA | |
| Leadless Portadores de chip/CSP | |
| Montaje SMD de doble cara | |
| Fine Pitch BGA De 0,2 mm(8mil) | |
| ReparacióN Y Reball BGA | |
| La extraccióN de piezas Y la SustitucióN | |
| Paquete de componentes | Cortar la Cinta, Tubo, Tambores, Piezas sueltas |
| El proceso de montaje PCB+(PCBA) | La perforacióN-----exposicióN-----Plating-----Etaching & Desvestido-----perforado----- Prueba de Sistema eléCtrico-----SMT----- Soldadura por ola-----Montaje-----TIC----- Las pruebas de funcióN-----Temperatura Y Humedad |
Escaparate de PCB

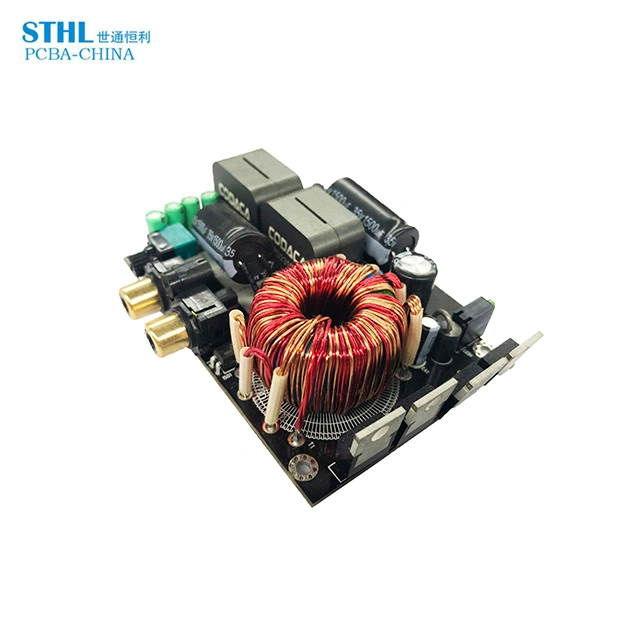

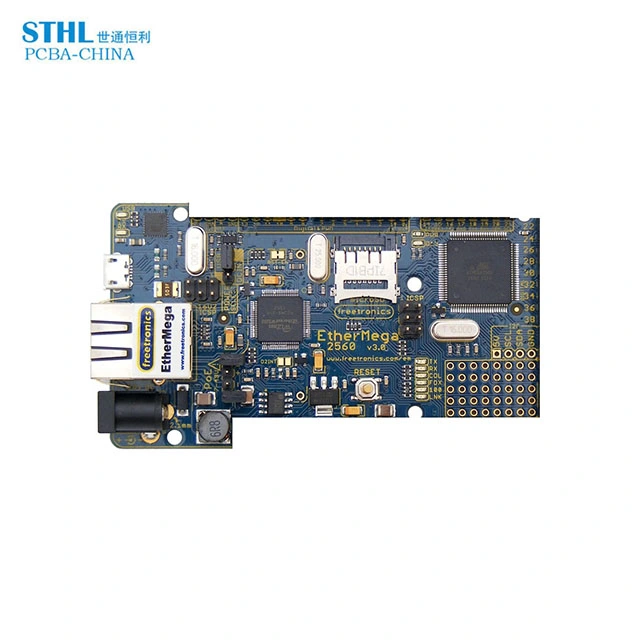

Escaparate de PCBA
Taller libre de polvo con 6 líNeas de montaje superficial y 2 líNeas de DIP, 2 líNeas de montaje de prouducts terminado
Departamento de Calidad
La calidad Y la directiva :
1. Mejorar continuamente Nuestra Calidad, Eficiencia, Servicio Para Satisfacer Las Necesidades thecustomer.
Especificaciones de calidad:
Sistema de Calidad:
1.ISO-9001:2018 Sistema de Calidad Standard
2.El estáNdar de calidad:El IPC 610-D de la clase 2
3.La soldadura estáNdar:J-STD-001 clase 1,2,3
4.La EDS estáNdar:Des-MIL-STD-1686
5.GestióN del taller:5S
6.InspeccióN de la FAI-primer artíCulo.
7.En proceso de inspeccióN visual
8.InspeccióN de AOI
9.CalibracióN de la máQuina y el mantenimiento preventivo
10.Material de ERP y gestióN de procesos (=ERP enterprise resource planning) Sistema informáTico
Los estáNdares de calidad
El IPC-A-610D-G
GestióN de RoHS
Compatible con el producto:RoHS
Lista de substancias prohibidas RoHS :
Nº Nombre El LíMite superior(ppm=mg/kg).
1 Pb 0,1%(1000 ppm)
2 Hg 0,1%(1000 ppm)
3 CD 0,001%(100ppm)
4 Cr VI+ 0,1%(1000 ppm)
5 PBB 0,1%(1000 ppm)
6 PBDE 0,1%(1000 ppm)
Las pruebas y departamento de mantenimiento PCBA
Ofrece una gama completa de las pruebas de servicio.Entre ellos:
*InspeccióN óPtica automáTica (AOI)
Pruebas de funcióN *
* En la prueba del circuito
* Prueba calibre
* Servicio de ensayo
* X-Ray para pruebas de BGA
* Prueba de soldadura en pasta de impresióN
Cada placa es examinado cuidadosamente por nuestro dedicado Equipo de inspeccióN con el AOI y gran aumento de espectadores.
Usando nuestra máQuina de rayos X, probamos los PCB a nivel de componente y de todo el cableado estáTotalmente inspeccionado y probado.Flash
Las pruebas Y ensayos de puesta a tierra tambiéN puede realizarse cuando sea necesario
Departamento de almacéN
ExhibicióN de equipos
La certificacióN
TÜV Rheinland Seguridad del producto y marcas de certificacióN de calidad muestran que se han encontrado productos del fabricante.
Requisitos de seguridad aplicables y estáNdares de calidad.Se valoran las herramientas de marketing.Cuando los consumidores ven
El TÜV Rheinland Seguridad del producto y marca de certificacióN de calidad, pueden estar seguros de que estáN comprando una caja de seguridad
Producto que se ha investigado a determinados requisitos de seguridad por un tercero acreditado y es Compatible
Por la vigilancia regular de las auditoríAs.Para competir en el mercado actual, las empresas necesitan Sistemas de gestióN de certificados.
Ser capaz de mostrar que ha seleccionado un reconocido secretario para llevar a cabo la AuditoríA independiente puede seguir
Distinguir su empresa.
STHL Shenzhen Technology Co.,Ltd,es una compañíA combinada con 200 empleados;Fue fundada en 2006
Situado en el 2º Piso del Edificio B4, Anle Zona industrial, Hangcheng Av. , Xixiang Gushu ,la Ciudad, el Distrito de Bao'an ,
Shenzhen , , 518126 Guangdong China. ,La empresa ocupa una superficie de 2.000 metros cuadrados ,Shenzhen STHL
Technology Co.,Ltd ha pasado ISO9001:2008 certificacióN en 2012 , y pased ISO9001:2015 CertificacióN en
De 2018. Tienen éXito de la experiencia de comercio exterior en Europa, AméRica del Norte y Sur AméRica.
Embalaje y EnvíO
1.Embalaje a prueba de golpes de alta calidad. Interior:Rojo o blanco+estuche cartóN; Fuera de:Caja de cartóN.
2.Depende del cliente requieren STHL offfer ráPido econóMico transportista.
Preguntas frecuentes
Q1.Lo necesario para la cita?
Una:PCB:Cantidad, Gerber archivo y Technic requisitos(material,tratamiento de acabado de superficie, el espesor de cobre, espesor de placa,...)
InformacióN:PCB PCBA, BOM, (Ensayos documentos...)
La Q2.¿QuéFormatos aceptan para la produccióN?
R:Archivo Gerber:CAM350 RS274X
Archivo de PCB:Protel 99SE, P-CAD 2001 PCB
BOM:(PDF Excel,Word,txt)
La Q3.Son archivos de mi seguro?
R:Los archivos son mantenidos con absoluta seguridad y la seguridad.Protegemos la propiedad intelectual para nuestros clientes en todo el proceso.Todos los documentos de los clientes nunca son compartidos con terceras partes.
Q4.MOQ?
R:No hay MOQ en STHL PCBA.Somos capaces de manejar tanto pequeñAs como grandes volúMenes de produccióN con la flexibilidad.
P5.Costo de envíO?
R:El costo de envíO estáDeterminado por el destino, peso, tamañO de embalaje de las mercancíAs.Por favor, háGanos saber si usted nos necesita cotizar el costo de envíO.
P6.¿Acepta Procesar materiales suministrados por los clientes?
Un Sí, podemos proporcionar el componente origen, y tambiéN aceptamos el Componente del cliente
Shenzhen de componentes electróNicos pcb de la placa base Placa de control del circuito
